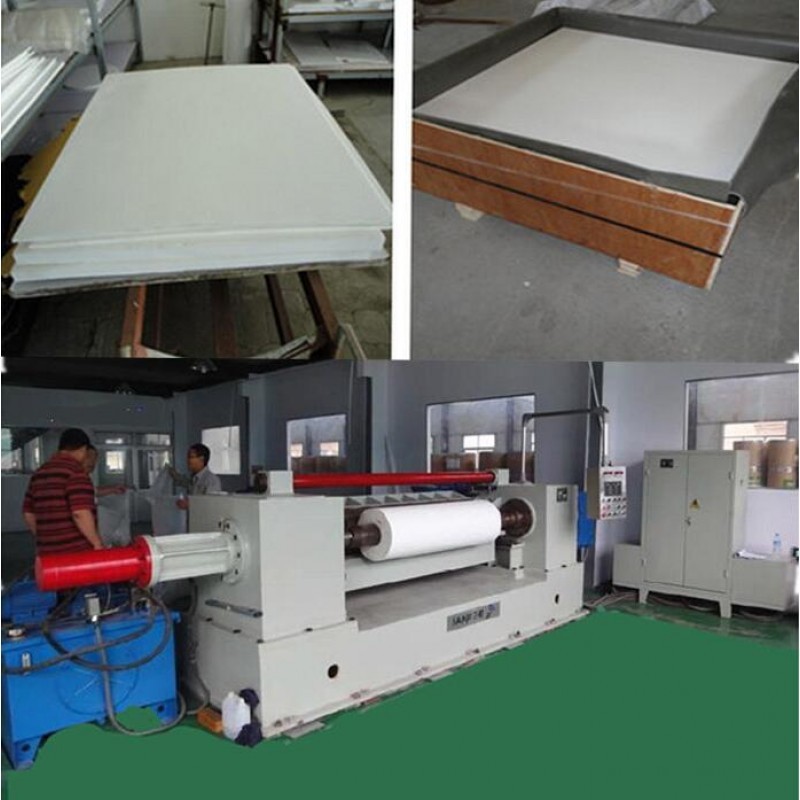

নিম্ন ঘর্ষণ পিটিএফই মেশিন রাসায়নিক প্রতিরোধী পিটিএফই ফিল্ম স্কিভিং মেশিন

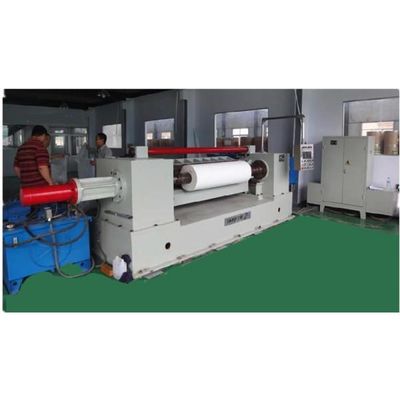

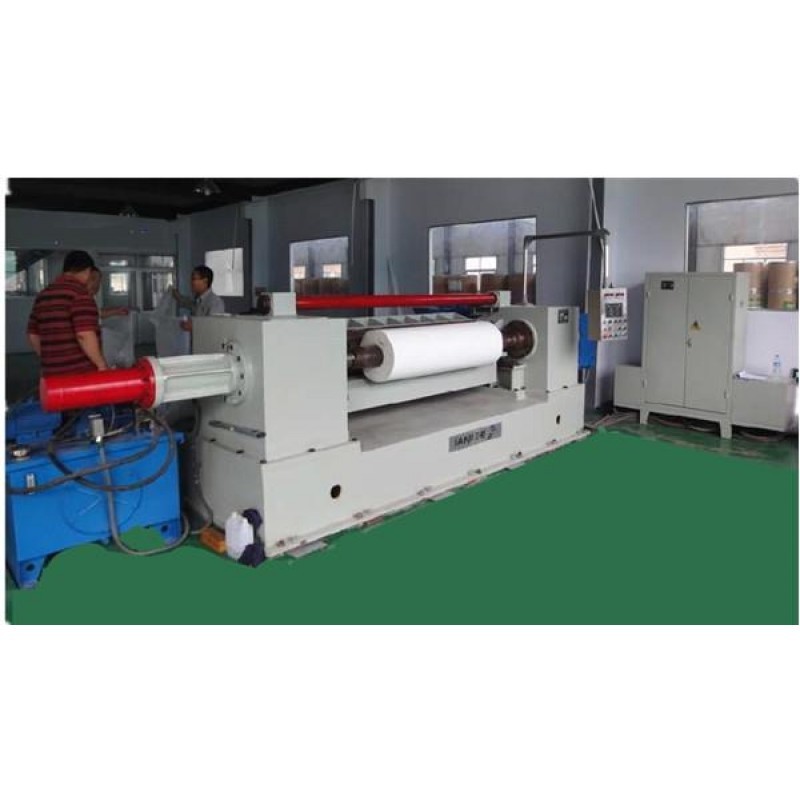

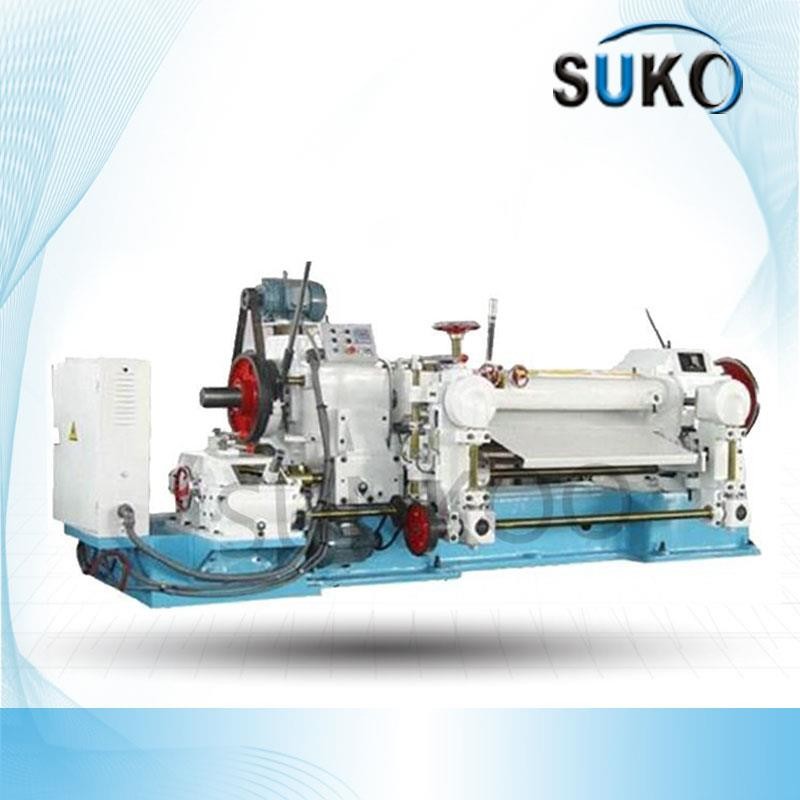

পিটিএফই ফিল্ম স্কিভিং মেশিন

কর্মপ্রবাহ

1. সিন্টারড পিটিএফই রড বিললেটটি লোহার শ্যাফ্টের মধ্য দিয়ে রাখুন এবং এটি স্কিভিং মেশিনে ফিক্স করুন।
2. লকডাউনের পর প্রাথমিক সেটআপ।
3. পিটিএফই রডের ব্যাসার্ধ এবং বেধ অনুযায়ী গতি সেট করুন।
4. রোটারি কাটার সামঞ্জস্য করুন।
5. জগিং ঘূর্ণন কাটা পরে ত্রুটি যাচাই করুন।
6. বেধের প্রয়োজনীয়তা নিশ্চিত করার পরে স্বয়ংক্রিয় মোডে চালু করুন। স্পিন্ডলটি ঘোরায় এবং ঘোরানো কাটারটি উল্লম্বভাবে ফিড করে।

পিটিএফই ফিল্ম স্কিভিং মেশিনের বৈশিষ্ট্যঃ

ü এন্টি-ভোল্টেজ তীব্রতা

ü উচ্চ ব্রেকডাউন ভোল্টেজ

ü তাপমাত্রা সামঞ্জস্যযোগ্যতা

ü রাসায়নিক প্রতিরোধী

ü উচ্চ কাজের সময় সক্ষমতা

ü কম ঘর্ষণ

ü পৃষ্ঠ সুরক্ষা উপাদান

√ ইনভার্টার সহ তাইওয়ান এসি মোটর ইনস্টল করা আছে।

ü ত্বরণ এবং হ্রাস দ্রুত এবং স্থিতিশীল।

মেশিন কী স্পেসিফিকেশন

ঘূর্ণন কাটার জন্য দৈর্ঘ্য পরিসীমাঃ সর্বোচ্চ দৈর্ঘ্য 1500mm, সর্বনিম্ন দৈর্ঘ্য 750mmঘূর্ণন কাটার জন্য ব্যাসার্ধ পরিসীমাঃ সর্বোচ্চ ব্যাসার্ধ 800mm (বিলেট জন্য 500mm সর্বোচ্চ), সর্বনিম্ন ব্যাসার্ধ 105mmপিটিএফই শীটের বেধ পরিসীমাঃ0.20-7mmপ্রধান মোটরের শক্তি30KWমেশিনের মোট শক্তি:37KWপ্রধান ফ্রেমঃসমন্বিত কাঠামোঘূর্ণনকারী কাটার মাত্রাঃদৈর্ঘ্য 1500mm,প্রস্থ 80mm, বেধ 13mmপ্রধান শ্যাফ্টের মাত্রাঃ১৭৫০ মিমি*১৩২ মিমি*১২৬ মিমি

পিটিএফই স্কিভিং ফিল্ম মেশিনের বর্ণনা

1. প্রধান ড্রাইভিং পার্টঃ ইনভার্টার সহ তাইওয়ান এসি মোটর ইনস্টল করা হয়। ত্বরণ এবং হ্রাস দ্রুত এবং স্থিতিশীল।

2কেন্দ্রীয় নিয়ন্ত্রণ ইউনিটঃ প্রোগ্রামযোগ্য কেন্দ্রীয় নিয়ন্ত্রণ ব্যবহার করা হয় এবং স্বয়ংক্রিয় স্থানান্তর এবং কাটা জন্য বিভিন্ন আকার (20 সর্বোচ্চ) একই খাদ উপর সেট করা যেতে পারে।

3. অপারেটিং প্যানেলঃ সমস্ত ফাংশন 10.4 "তাইওয়ান ওয়াইন ভিউ এলসিডি টাচ প্যানেল থেকে পরিচালিত হয়।

4. মোটর কন্ট্রোল সিস্টেমঃ কেন্দ্রীয় নিয়ন্ত্রণ ব্যবস্থা পিএলসি প্রোগ্রামযোগ্য নিয়ামক। একই শ্যাফ্টে বিভিন্ন আকার সেট করা যেতে পারে এবং কাটার প্রস্থ স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা হয়।

5. রোল কাটিয়া পজিশনিং সিস্টেমঃ রোল কাটিয়া পজিশনিং Mitsubishi servo মোটর দ্বারা নিয়ন্ত্রিত হয়।

আকার নির্ধারণের জন্য আমদানি করা উচ্চ নির্ভুলতা বল স্ক্রু প্রয়োগ করা হয় এবং রৈখিক স্লাইড রেলটি কাটার সিটের বোঝা বহন করতে হবে।

6. ব্লেড ফিডিং পজিশনিং সিস্টেমঃ ব্লেড ফিডিং Mitsubishi সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয়, এবং কাটা গতি তিনটি পর্যায়ে নিয়মিত হয়।কার্যকারিতা উন্নত হয় এবং সর্বোত্তম মানের নিশ্চিত করা হয়.

7. বৃত্তাকার ব্লেডের অটো কোণ সমন্বয়ঃ মিটসুবিশি সার্ভো মোটর বৃত্তাকার ব্লেডের কোণ গণনা করতে ব্যবহৃত হয় এবং কোণ পরিবর্তন বিভিন্ন উপকরণ সাপেক্ষে (কোণ পরিবর্তন পরিসীমা ± 8 °) ।

কাটিয়া পৃষ্ঠটি মসৃণ না হলে কাটিয়া কোণটি সরাসরি পরিবর্তিত হয়, তাই দক্ষতা উন্নত হয়।
